JUKI 0201 CTFR TAPE FEEDER CF03HPR 40081758 400-81758
Delivery Terms: EXWORKS FOB CIF Payment Terms： Pay In Advance Payment Methods: T/T Western Union Credit Card Transportation Mode: Ocean Transport Air Transport Air Express Service International Express: DHL FedEx UPS TNT EMS
Category：
Juki Feeder
Product accessories：
Contac Us
Product Description
JUKI 0201 CTFR TAPE FEEDER 40081758 CF03HPR
CF03HPR TAPE WIDTH 8mm/0603/FEED PITCH 2mm/PAPER
Part Number: JUKI 400-81758
Model Number: CF03HPR
Sell & Buy smt machine and spare parts.
Supply all smt spare parts at lower price.
Other spare parts:

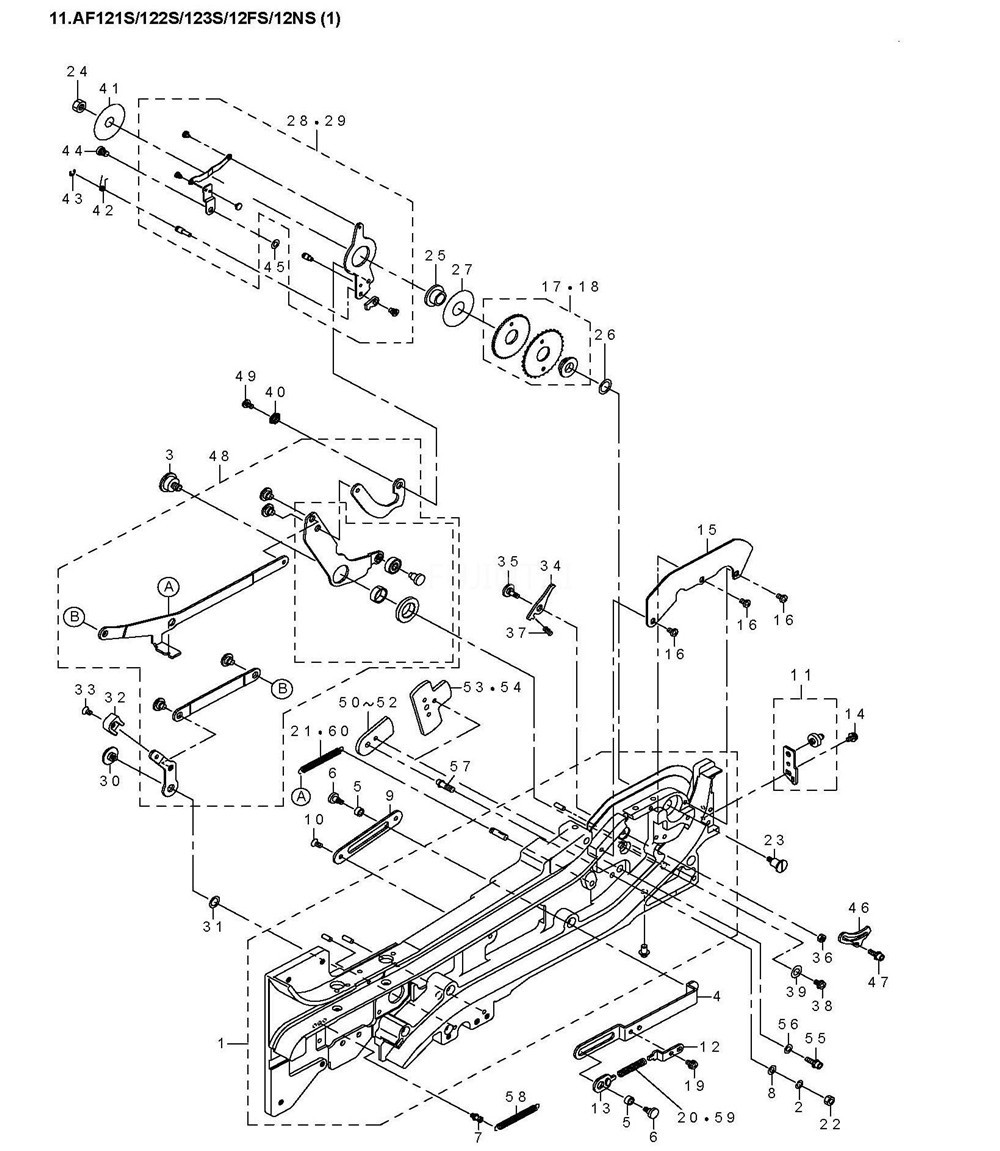

| REF.NO | NOTE | PART NO | D E S C R I P T I O N | 品 名 | Qty |
| 1 |
E3000-706-AA0 | FEEDER BASE 12 ASM. | フィ－ダベ－ス １２組 | 1 | |
| 2 | WS-0410002-KN | SPRING WASHER | ばね座金 Ｍ ４ | 1 | |
| 3 | E3116-706-A00 | KNOCK LEVER SHAFT AF | ノックレバ－軸 ＡＦ | 1 | |
| 4 | E3119-706-A00 | FREE LINK B | フリ－リンク Ｂ | 1 | |
| 5 | E1116-706-A00 | FREE LINK COLLAR | フリ－リンクカラ－ | 2 | |
| 6 | E1117-706-A00 | FREE LINK SCREW | フリ－リンク段ねじ | 2 | |
| 7 | E3309-706-A00 | REEL SPSH | 巻取り ＳＰＳＨ | 1 | |
| 8 | WP-0430800-SC | WASHER M4 | 平座金小形丸 Ｍ ４ | 1 | |
| 9 | E3114-706-A00 | SLIDE PLATE | スライドプレート | 1 | |
| 10 | SM-1030601-SN | SCREW M3 L=6 | 皿小ねじ Ｍ３Ｘ ０．５ Ｌ ＝６ | 2 | |
| 11 | E3001-706-0A0-A | X-AXIS POSITIONING PIN 12 ASM. | Ｘ 軸基準ピン１２（組） | 1 | |
| 12 | E3123-706-A00 | REEL AUXILIRY SP GUIDE A12 | 巻取り補助 ＳＰ ガイドＡ １２ | 1 | |
| 13 | E3124-706-A00 | REEL AUXILIRY SP GUIDE B12 | 巻取り補助 ＳＰ ガイドＢ １２ | 1 | |
| 14 | SL-5030635-SN | SCREW | なべ小ねじ | 2 | |
| 15 | E3005-706-A00 | EMBOSS GUIDE | エンボスガイド | 1 | |
| 16 | SM-5030501-SN | SCREW | バインドねじ | 3 | |
| 17 | #07 | E3102-706-AA0 | WHEEL 2MM ASM. | ホイ－ル ２ ＭＭ（組） | 1 |
| 18 | #05 | E4102-706-AA0 | WHEEL 4MM ASM. | ホイ－ル ４ ＭＭ（組） | 1 |
| 19 | SL-4030681-SC | SCREW M3 L=6 | 座金付きなべ小ねじ Ｍ ３ Ｌ ＝６ | 1 | |
| 20 | #08 | E3125-706-A00 | REEL AUXILIRY SP12 | 巻取り補助 ＳＰ １２ | 1 |
| 21 | #08 | E3300-706-A00 | RTURN SP 12/16 | リターン ＳＰ １２／１６ | 1 |
| 22 | NM-6040001-SC | NUT M4 | 六角ナット Ｍ ４ | 1 | |
| 23 | E3100-706-A00 | WHEEL SHAFT | ホイ－ルシャフト | 1 | |
| 24 | E3126-706-A00 | WHEEL SHAFT NUT | ホイール ＳＨ 止めナット | 1 | |
| 25 | E3104-706-A00 | WHEEL COLLAR | ホイ－ルカラ－ | 1 | |
| 26 | E1608-719-000 | POLY SLIDER | 支点軸ポリスライダー | 1 | |
| 27 | E3108-706-A00 | WHEEL RING | ホイールリング | 1 | |
| 28 | #06 | E3106-706-AA0 | SWING PLATE 12 ASM. | スイングプレ－ト １２（組） | 1 |
| 29 | #04 | E3106-706-AAA | SWING PLATE 12/16FS ASM. | スイングプレ－ト １２／１６ ＦＳ（組） | 1 |
| 30 | 400-56902 | MANUAL LEVER SH | マニュアルレバー支点軸 | 1 | |
| 31 | E5168-172-000 | WASHER | ナイロンワッシャー６ Ｘ ９．５ | 1 | |
| 32 | E1119-706-C00 | FREE LINK CAP | フリーリンクキャップ | 1 | |
| 33 | SM-1030501-SC | SCREW M3 L=5 | 皿小ねじ Ｍ ３ Ｌ ＝５ | 1 | |
| 34 | E3112-706-A00 | STOPPER HOOK 2MM | ストッパー爪 ２ ＭＭ | 1 | |
| 35 | E6322-705-000 | PIN | 偏芯ピン | 1 | |
| 36 | NM-6030001-SN | NUT | 六角ナット | 1 | |
| 37 | E1113-706-C00 | STOPPER SP | ストッパ ＳＰ | 1 | |
| 38 | SL-5030635-SN | SCREW | なべ小ねじ | 1 | |
| 39 | WP-0531001-SC | WASHER | 平座金みがき丸 Ｍ ５ | 1 | |
| 40 | E6490-705-000 | COLLAR | ラチェット爪調整偏芯カラー | 1 | |
| 41 | E3107-706-A00 | SWING PLATE WASHER | スイングプレ－ト止め座金 | 1 | |
| 42 | E3113-706-A00 | RATCHET SP | ラチェット ＳＰ | 1 | |
| 43 | RE-0200000-K0 | E-RING | Ｅ 形止め輪 ２ | 1 | |
| 44 | E6386-705-000 | SHUTTER LEVER SCREW | シャッターレバー段ねじ | 1 | |
| 45 | E4901-760-000 | POLY SLIDER THRUST WASHER | ポリスライダスラストワッシャ | 1 | |
| 46 | E3111-706-A00 | RATCHET HOOK STOPPER | ラチェット爪ストッパ | 1 | |
| 47 | SL-6030692-TN | SCREW M3 L=6 | 座金付き六角穴ボルト Ｍ ３ Ｌ ＝６ | 2 | |
| 48 | E3115-706-AB0 | LINK 12 ASM. | リンク １２（組） | 1 | |
| 49 | 400-55254 | SCREW M3X5 MEC | メックねじ Ｍ ３ Ｘ ５ | 1 | |
| 50 | #01 | E3130-706-A0A | STOPPER 4 | ストッパー４ | 1 |
| 51 | #02 | E3130-706-A0B | STOPPER 12/16-8 | ストッパー １２／１６－８ | 1 |
| 52 | #03 | E3130-706-A0C | STOPPER 12/16/24-12 | ストッパー １２／１６／２４－１２ | 1 |
| 53 | #04 | E3130-706-A0D | STOPPER 12/16-FS | ストッパー １２／１６－ ＦＳ | 1 |
| 54 | #05 | E3130-706-A0E | STOPPER 12/16-24-NS | ストッパー １２／１６－２４－ ＮＳ | 1 |
| 55 | SL-6031042-TN | SCREW | 座金付き六角穴ボルト | 1 | |
| 56 | WP-0430800-SC | WASHER M4 | 平座金小形丸 Ｍ ４ | 1 | |
| 57 | 400-69811 | STOPPER ECCENTRIC SHAFT | ストッパ偏心シャフト | 1 | |
| 58 | #08 | E3305-706-A00 | REEL SP12/16 | 巻取り ＳＰ １２／１６ | 1 |
| 59 | #08 | 401-10360 | REEL SP | 巻取り ＳＰ | 1 |
| 60 | #08 | 401-10361 | RETURN SP | リターン ＳＰ | 1 |
| NOTE( 注記 ) | #01....FOR AF121S #02....FOR AF122S #03....FOR AF123S #04....FOR AF12FS #05....FOR AF12NS #06....EXCEPT AF12FS #07....EXCEPT AF12NS |
ＡＦ １２１ Ｓ 用 ＡＦ １２２ Ｓ 用 ＡＦ １２３ Ｓ 用 ＡＦ １２ ＦＳ 用 ＡＦ １２ ＮＳ 用 ＡＦ １２ ＦＳ を除く ＡＦ １２ ＮＳ を除く |
|||
| #08....PLEASE REFER TO AFTER PAGE 39 M/C REV CHART. | |||||
| 39 ページ以降のマシン ＲＥＶ．管理表を参照ください。 | |||||
